SKRUTKY RAPID KONŠTRUKČNÉ CELOZÁVIT

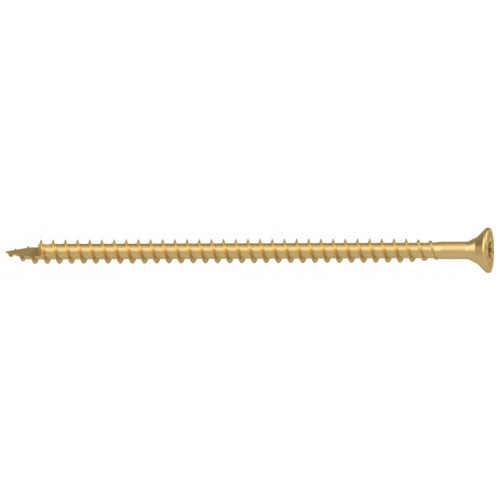

RAPID CELOZÁVIT

Rapid Celozávit predstavuje najvyššiu kvalitu v sortimente celozávitových skrutiek a sú dostupné s valcovou hlavou a aj zapustenou hlavou.

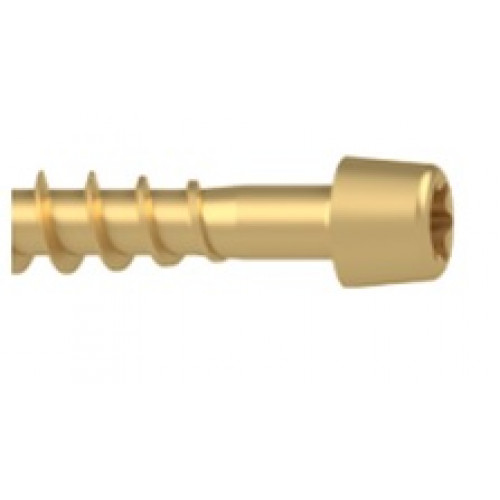

Valcová hlava

* znížená účinnosť pnutia zabraňuje štiepeniu  povrchu dreva

* hlboké zapustenie hlavy je možné s použitím dlhého uťahovacieho hrotu

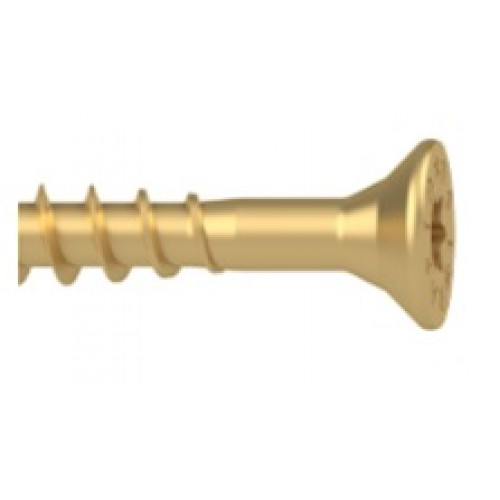

90^o Zapustená hlava

* ideálne pre spoje železo-drevo, presne dosadá do otvorov kovových dielov

Patentované špičky

* minimalizovaná účinnosť štiepenia – minimálne vzdialenosti od kraja materiálu

* o 50% menší moment na zaskrutkovanie

* bez predvŕtania

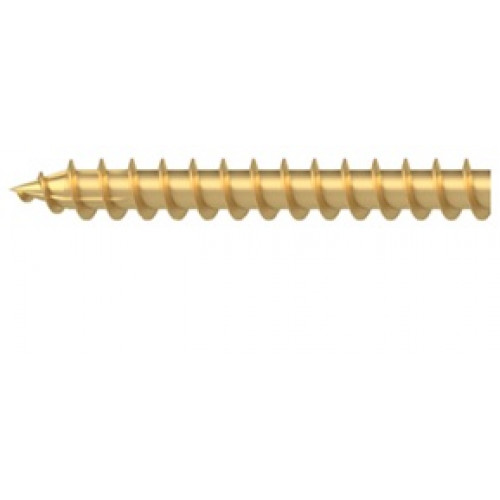

Polovičná špička s rebrami

* ľahký priechod s dlhými skrutkami

* možné menšie vzdialenosti od okraja

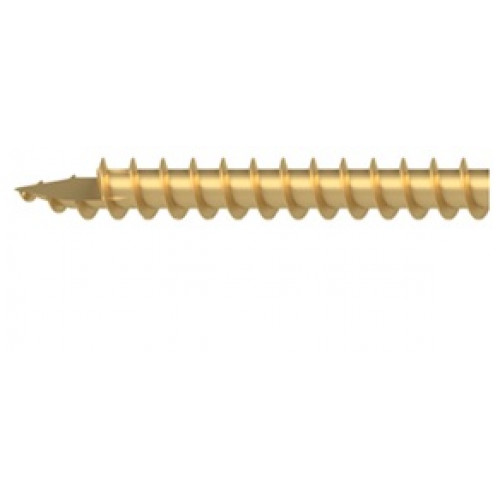

Plná špička s rebrami

* malé pôsobenie sily na štiepenie a rýchle "zahryznutie" do materiálu

Geometria závitu

Celozávit optimalizovaný pre efektívny spoj

* vynikajúce hodnoty na ťah

* vynikajúce hodnoty na tlak

* maximálna nosnosť

Použitie Rapid Vollgewinde (Celozávit)

Zosilenie dosadacej plochy s oceľovým plechom a celozávitovými skrutkami

Tlak sa prenáša z hlavičiek skrutiek na oceľovú  platňu a z tejto sa plošne rozdeľuje na čelné drevo.

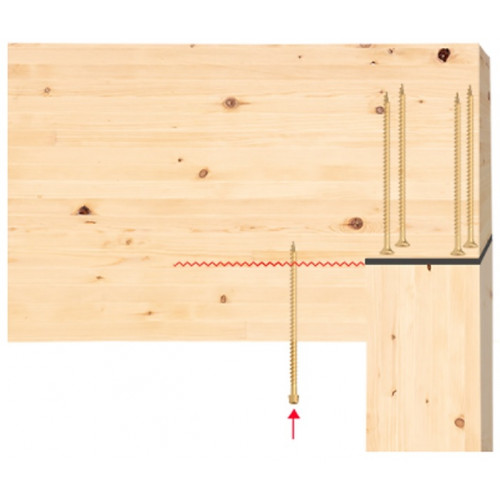

Priečne zosilenie: Potrebné preskúmať so statikom.

Keď je priečne zaťaženie pre drevo príliš vysoké, tak sa zaisťuje s celozávitovou skrutkou v nosníku v oblasti vyznačenej krivkou.

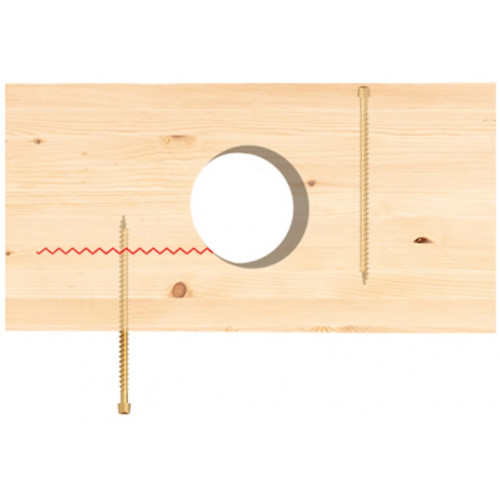

Zosilenie  voči prelomeniu s dlhými celozávitovými skrutkami

Červeno označená oblasť predstavuje nebezpečie štiepenia. Nad a pod týmto označením sú potrebné

rovnaké dĺžky závitov.

Odporúčané sú dlhé celozávitové skrutky s valcovou hlavou. Tieto sa dajú presne polohovať dlhými bitmi.

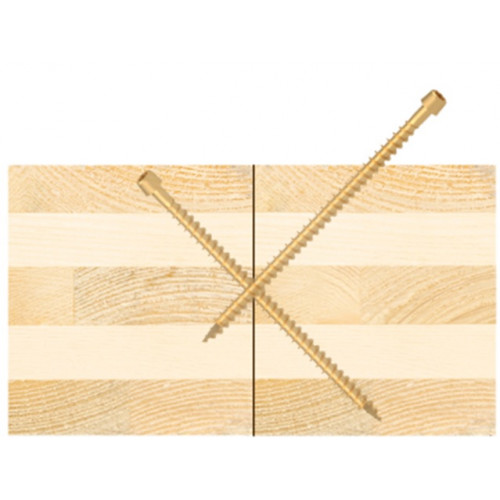

Spoj pre viacvrstvové dosky stropu

Proti posuvu zaistené krížové zoskrutkovanie dreveného viacvrstvového stropu.

TIP:  Najskôr spojme natesno so skrutkami s čiastočným závitom. Náklon skrutiek by mal byť nasmerovaný podľa hlavného zaťaženia.

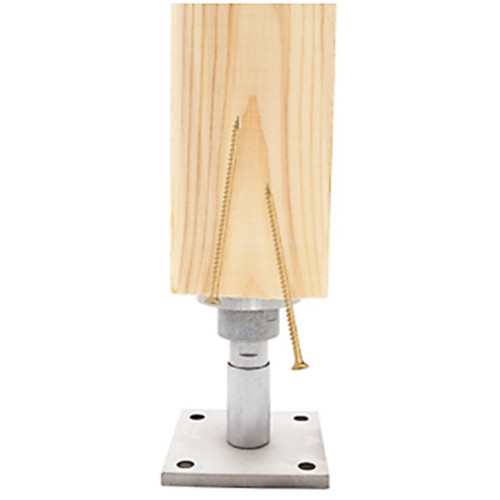

Upevnenie podpornej papuče

Pre toto použitie je Rapid Vollgewinde (Celozávit) so zapustenou hlavou najlepšie vhodný. Nárazy  vetra a sily na strih sú efektívne prenášané.
